Tutoriel : bien utiliser un multimètre

Ce guide explique le branchement des câbles, la mesure d'une tension 12 V et 230 V, puis la mesure de l'impédance d'une résistance.

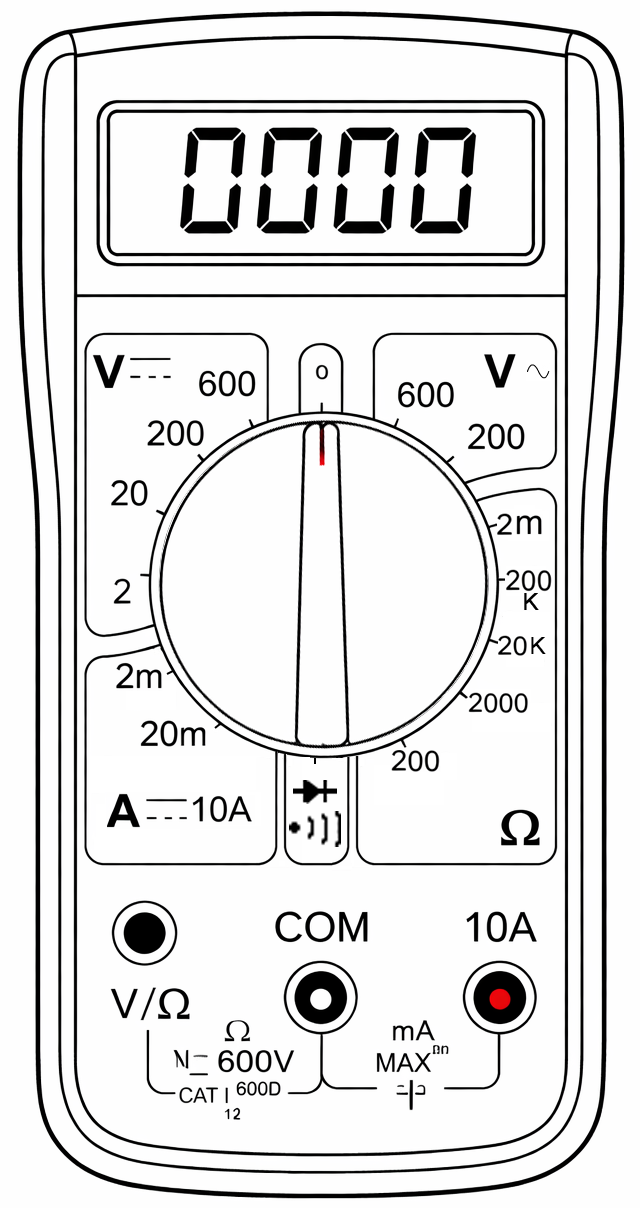

1. Positionner correctement les câbles

• Câble noir — toujours dans la borne COM.
• Câble rouge — pour la tension et l'impédance, dans la borne V/ (souvent marquée V-ohm-Hz).
• Ne pas utiliser la borne A ou 10A pour mesurer une tension : elle est réservée à la mesure de courant.

2. Relever une tension 12 V (continu)

1. Mettre le sélecteur sur V continu (), calibre 20 V si le multimètre n'est pas auto-range.
2. Poser la pointe noire sur le négatif (masse).
3. Poser la pointe rouge sur le positif +12 V.
4. Lire la valeur affichée.

3. Relever une tension 230 V (alternatif)

⚠️ Risque de choc électrique pouvant être fatal En l'absence d'expérience avec des installations 230 V, il est recommandé de confier l'intervention à un professionnel qualifié.

1. Mettre le sélecteur sur V alternatif (V~), calibre 600 V ou 750 V selon le modèle.
2. Conserver les câbles en COM et V/.
3. Placer une pointe sur chaque contact à mesurer (ex. : prise secteur). Ne jamais toucher les pointes du multimètre ou les fils avec les doigts.
4. Lire la valeur : on attend généralement entre 220 V et 240 V.

Bonnes pratiques Garder les doigts derrière les protections des pointes, et ne pas toucher les parties métalliques.

4. Mesurer l'impédance d'une résistance

1. Couper toute alimentation du circuit (obligatoire) : débrancher l'alimentation 12 V ou 230 V.
2. Si possible, isoler la résistance du circuit (au moins une patte déconnectée) pour éviter les mesures faussées.
3. Mettre le sélecteur sur ohm (), sur la position adaptée à la valeur attendue. Par exemple : pour une résistance attendue à 180 ohms, se placer sur le calibre 200 ; pour 210 ohms, se placer sur 2000.
4. Poser une pointe sur chaque borne de la résistance, sans toucher les pointes ni les fils avec les doigts, pour ne pas fausser la mesure.
5. Lire la valeur en ohms (185 ohms, 220 ohms, etc.).

Important Ne jamais mesurer une résistance sur un circuit alimenté : cela peut endommager le multimètre.

5. Vérifier la continuité

1. Couper toute alimentation du circuit avant la mesure.
2. Conserver les câbles en COM (noir) et V/ (rouge).
3. Mettre le sélecteur sur la position continuité, le plus souvent un symbole haut-parleur/sonnette ou diode .
4. Poser une pointe à chaque extrémité du fil, fusible ou composant à tester.
5. Interpréter le résultat : bip sonore ou valeur très faible = continuité OK ; pas de bip ou affichage OL = circuit ouvert, continuité absente.

Astuce Touchez d'abord les deux pointes entre elles : le multimètre doit biper, ce qui confirme que le mode continuité est actif.
